 |
-
森纳特国标阳离子交换树脂 锅炉软化水树脂
详细信息| 询价留言国标阳离子交换树脂 锅炉软化水树脂
产品名称：
001x7苯乙烯系强酸性阳离子交换树脂
产品简介：
001x7是在交联为7%的苯乙烯-二乙烯苯共聚体上带有磺酸基(-SO3H)的阳离子交换树脂。主要用于食品、制药、硬水软化和纯水制备，也用于湿法冶金、制糖、制药、味精行业，以及作为催化剂等。
理化性能指标：
指标名称
指标
执行标准：
GB/T13659-2008

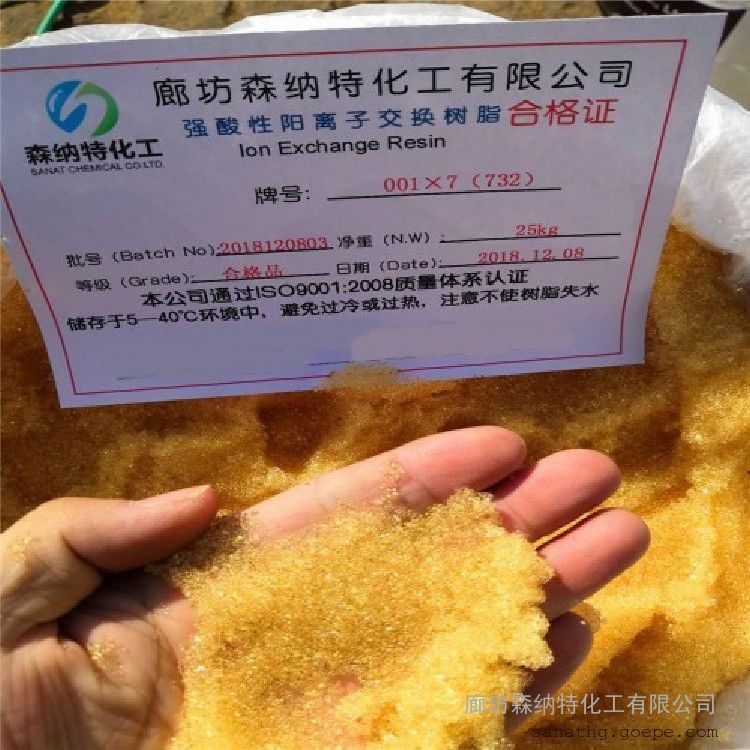

外观 ：
棕黄至棕褐色球状颗粒
出厂型式 ：
钠型
含水量 % ：
45.00-55.00
质量全交换容量 mmol/g ：
≥4.50
体积全交换容量 mmol/ml ：
≥1.80
湿视密度 g/ml ：
0.77-0.87
湿真密度 g/ml ：
1.250-1.290
范围粒度 % ：
(0.315mm-1.250mm)≥95.0
下限粒度 % ：
(<0.315mm)≤1.0
有效粒径 mm ：
0.400-0.700
均一系数 ：
≤1.60
磨后圆球率 %：
≥90.00
使用参考指标：
指标名称
指标
pH范围
1-14
使用温度℃
Na+:120 H+:100
转型膨胀率(Na+-H+)%
≤10
工作交换容量 mmol/L
≥1200
运行流速 m/h
15-30
阴、阳离子交换树脂树脂的贮存：
离子交换树脂肪内含有一定量的水份，在运输及贮存过程中应尽量保持这部分水。如贮存过程中树脂脱了水，应先用浓食盐水（-10%）浸泡，再逐渐稀释，不得直接放于水中，以免树脂急剧膨胀而破碎。在长期贮存中，强型树脂应转变成盐型，弱型树脂可转变成相应的氢型或游离碱型也可转为盐型，然后浸泡在洁净的水中。树脂在贮存或运输过程中，应保持在5-40C的温度环境中，避免过冷或过热，影响质量。若冬季没有保温设备时，可将树脂贮存在食盐水中，食盐水的温度可根据气温而定。
新树脂的预处理：新树脂常含有溶剂、未参加聚合反应的物质和少量低聚合物，还可能吸着铁、铝、铜等重金属离子。当树脂与水、酸、碱或其他溶液相接触时，上述可溶性杂质就会转入溶液中，在使用初期污染出水水质。所以，新树脂在投运前要进行预处理。
阳树脂的预处理
阳树脂预处理步骤如下：
首先使用饱和食盐水，取其量约等于被处理树脂体积的两倍，将树脂置于食盐溶液中浸泡18-20小时，然后放尽食盐水，用清水漂洗净，使排出水不带黄色;其次再用2%-4%NaOH溶液，其量与上相同，在其中浸泡2-4小时（或作小流量清洗），放尽碱液后，冲洗树脂直至排出水接近中性为止。后用5%HCL溶液，其量亦与上述相同，浸泡4-8小时，放尽酸液，用清水漂流至中性待用。
阴树脂的预处理
其预处理方法中的步与阳树脂预处理方法中的步相同；而后用
5%HCL浸泡4-8小时，然后放尽酸液，用水清洗至中性；而后用2%-4%NaOH溶液浸泡4-8小时后，放尽碱液，用清水洗至中性待用。
国标阳离子交换树脂 锅炉软化水树脂
一般而言，交联度低的树脂容易开裂，但树脂的耐久性主要取决于交联结构的均匀性和强度，就如同，交联度高的大孔树脂结构稳定，可以抵抗一再再生，离子交换树脂品种，国内外有一些离子交换树脂的生产商家和品种，国内有几十家研发设计厂，主要包含上海树脂厂、南开大学化工厂、陈光化学研究所树脂厂、南京树脂厂等，海外的有美国罗门哈斯公司制作的阿姆贝尔利特系列、陶氏化学公司的道克斯系列、法国多丽特系列和阿斯米特系列、日本迪亚扬系列、爱奥纳克系列、阿拉委员会系列等，树脂的品牌主要由每一个制造商家或其所在的中国决定，些许国外产品用字母C代表阳离子树脂（C是阳离子的第同一个字母），A代表阴离子树脂（A是阴离子的第同一个字母）。国标阳离子交换树脂 锅炉软化水树脂
运行10~20周后，检测阴离子交换树脂的污染情况。
-
-
产品搜索
